Непрерывный интернет-контроль Текущих Параметров Качества Электроэнергии

Статус технологии

Создана в НИУ "МЭИ"

Наименование фирмы

Кафедра электрических и электронных аппаратов НИУ "МЭИ"

Полное название технологии

Непрерывный интернет-контроль Текущих Параметров Качества Электроэнергии

Короткое название технологии

НТПКЭ

Суть энергосберегающего эффекта

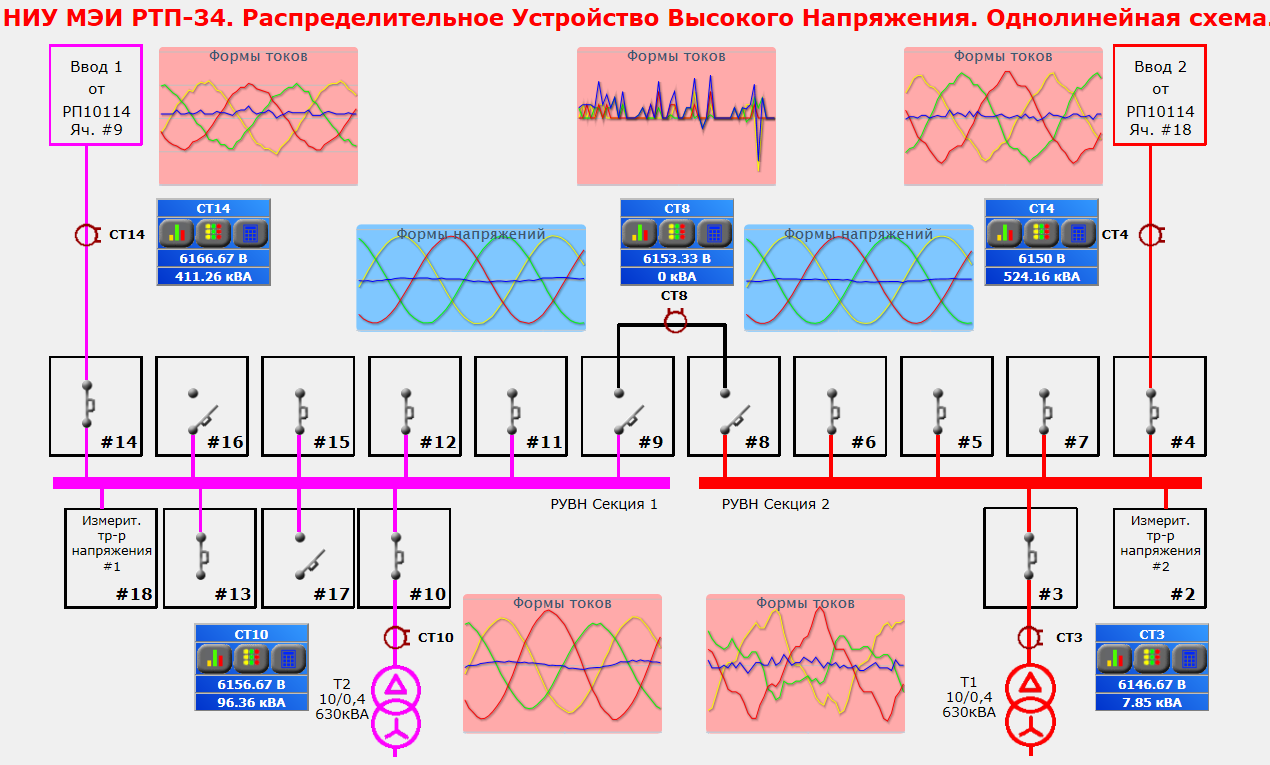

В 2007 году впервые в России создана комплексная система непрерывного интернет-контроля текущих параметров качества электрической энергии действующей трансформаторной подстанции МЭИ РТП-34 с использованием этих параметров в учебном процессе через сеть Интернет. Модернизация РТП-34 дала возможность применить специализированное служебно-производственное оборудование, расположенное в ограниченно доступном помещении в качестве лабораторного объекта с уникальной измерительной техникой.

Основными достижениями деятельности группы Л.Л. Хруслова совместно с группой компаний «МАГИСТР» являются проектирование и устройство сетей электроснабжения ответственных потребителей с непрерывным интернет-контролем качества электроэнергии и состояния коммутационной аппаратуры. Такими потребителями являются: ТТЦ «Останкино», телекомплексы: 1-й Канал, ВГТРК, Спорт, НТВ, Russia Today, СТС, «А-Медиа», «Звезда», «Мир», РИА Вести, ЦОД Центр-М1, Телепорт ГеоТелекоммуникации, Мосводоканал, МИРЭА, МЭИ, заводы Очаково, Трехгорная Мануфактура, Вим- Биль-Дан, Метрополии РФ Сбербанк, объекты Мосэнергосбыта.

Полное техническое описание, текст

Программно-аппаратной частью непрерывного мониторинга является Информационно-Измерительный Комплекс Систем Электроснабжения (ИИКСЭ).

ИИКСЭ является совокупностью децентрализованных, синхронизированных средств измерения Текущих Параметров Качества Электрической (ТПКЭ) энергии с дистанционным доступом через Интернет (или аналог).

В состав ИИКСЭвходят средства измерения, устройства сбора, передачи, визуализации, обработки данных (УСПВД) и программное обеспечение. Система обеспечивает круглосуточные измерения ТПКЭ с передачей информации на удаленный сервер, и хранение измеренных величин в архиве не менее 1 года.

Средства измерения DM306-M, МАГИСТР-430 КЭ имеют сертификат об утверждении типа средств измерения и внесены в Государственном реестре средств измерений №36598-09, №48453-11.

Система синхронизирована внешним эталоном времени.

Система формирует ежесуточный протокол ПКЭ в соответствии с ГОСТ

Измерение ТПКЭ и ПКЭ соответствует стандартам EN50160,

ГОСТ 32144-2013, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.12, ГОСТ Р 51317.4.7, ГОСТ 30804.4.30-2013.

Система контроля качества электроэнергии имеет многопользовательский режим.

ИИКСЭ допускает подключение приборов других производителей по соответствующим протоколам, в том числе по протоколам на базе МЭК61850.

Возможности интернет-контроляпараметров качества электрической энергии

1. Интернет контроль электрических сетей предполагает временное и параметрическое единство измерительных технологий.

2.Непрерывный интернет контроль и доступность параметров качества электрической энергии обеспечивают«прозрачность» и общественный контроль взаимоотношений продавца и покупателя электрической энергии.

3.Применение технологии Интернет сети означает новый подход для измерительных технологий в электрических сетях. Синхронизированную по эталонному времени совокупность ИИКСЭ можно рассматривать в качестве дополнительного инструмента для анализа стационарных и аварийных процессов распределенных энергетических систем.

4.Интернет-контроль даёт возможность производить оценку потерь в линиях электропередач и силовых трансформаторах, обеспечивая инструментальный контроль реального энергосбережения.
