Оснащенность кафедры

Кафедра Основ радиотехники оснащена современным оборудованием, ис-пользуемым как для решения научно-исследовательских задач, так и для поддержки учебного процесса.

В состав кафедры  входят 5 учебных лабораторий, с уникальным учебным оборудованием, 2 научных лаборатории и  мастерские.

Учебные лаборатории

Лаборатория Физических основ радиотехники (ФОРТ)

В лаборатории студенты приобретают первые навыки работы с современными измерительными приборами, учатся пайке и проводят исследования простейших радиотехнических цепей.

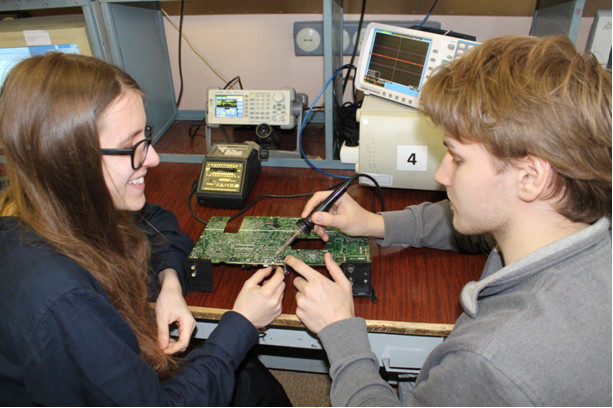

Паяльная станция	Обучение пайке

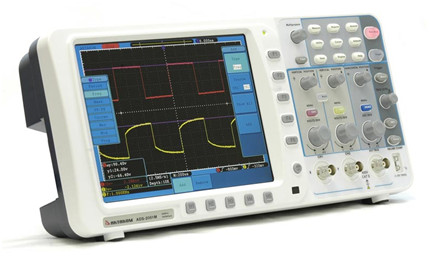

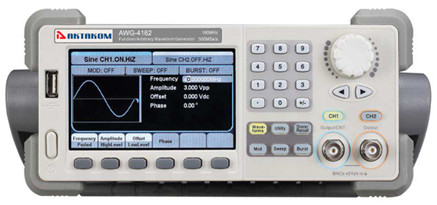

Цифровой осциллограф	Цифровой генератор

Лаборатория Основ теории цепей и Радиотехнических цепей и сигналов (ОТЦ и РЦС)

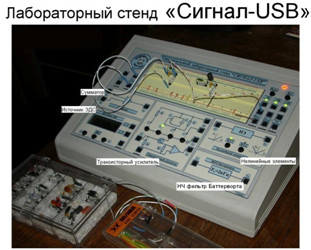

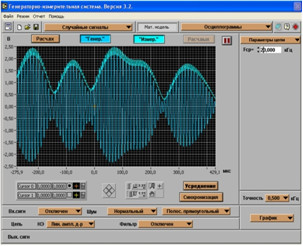

На кафедре ОРТ разработан и активно используется в учебном процессе Автоматизированный лабораторный комплекс по дисциплинам ОТЦ и РЦС. Авторы разработки данного комплекса удостоены ряда наград, в том числе медали «Лауреат ВВЦ».

Лаборатория Электродинамики (ЭД)

В лаборатории с использованием физических моделей исследуются свойства электромагнитных полей и волн. Используемое оборудование включает генераторы СВЧ диапазонов длин волн от 10 см до 6 мм и уни-кальные специализированные лабораторные стенды для исследования про-странственных распределений полей в различных волноведущих структурах. Предусмотрены компьютерная обработка экспериментальных данных и математическое моделирование изучаемых процессов.

Н-образный металлодиэлектрический волновод (диапазон 3 см)	Металлический цилиндрический резонатор волновод (диапазон 3 см)
Экспериментальный стенд «Отражение и преломление электромагнитных волн» (диапазон 8 мм)

Лаборатория Метрологии и Радиоизмерений (МиРИ)

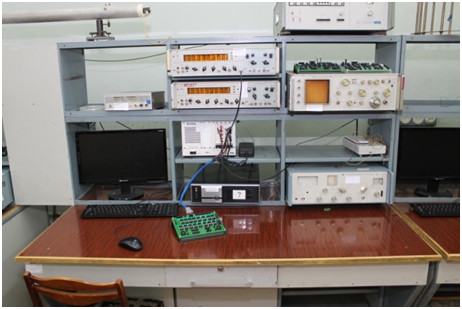

Лаборатория Метрологии и Радиоизмерений является универсальной радиотехнической лабораторией, в которой студентов обучаются работе с современными измерительными комплексами и, методам проведения и оценки погрешностей измерений. Лабораторные стенды, оборудованные комплексами приборов компании National Instruments с программным обеспечением NI LabView, позволяют не только проводить прямые измерения электрических величин, но и работать в составе комплексов по измерению частотных характеристик устройств, вольт-амперных характеристик полупроводниковых приборов.

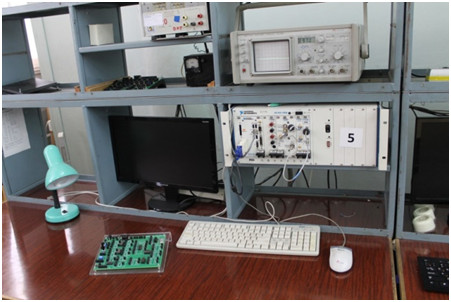

Автоматизированный комплекс высокочастотных измерений параметров радиотехнических сигналов, электрических цепей и элементов в составе:
• Шасси со встроенным контроллером управления с внешнего ПК и возможностью установки 5 модулей ввода/вывода сигналов;
• Высокоскоростной регистратор/осциллограф с полосой 300 МГц (2 канала);
• Генератор сигналов произвольной формы в полосе до 80 МГц;
• Цифровой измеритель LRC с перестраиваемым разрешением;
• 3-х канальный программируемый источник питания.

Лаборатория Медицинской электроники (МЭ)

Лаборатория оснащена специализированными лабораторными стендами, а также современными медицинскими диагностическими приборами, среди которых: многофункциональные диагностические комплексы ВАЛЕНТА, электрокардиографы Полиспектр, электроэнцефалографы NVX и др. Для обработки биоэлектрических сигналов используются персональные компьютеры с соответствующим программным обеспечением. В ряде работ измерения проводятся на базе многофункциональных шасси PXI-1033 компании National Instruments с программным обеспечением NI.

Прибор электроэнцефалографии с манекеном

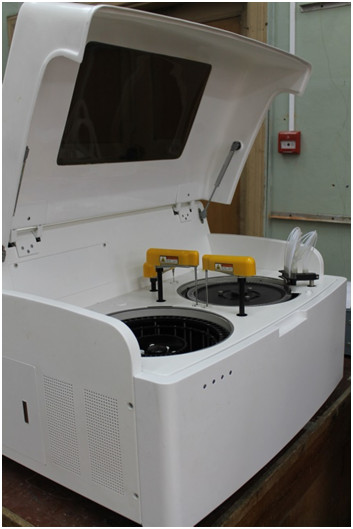

Анализатор крови

 Научные лаборатории

Лаборатория акустоэлектроники и современных датчиков

В лаборатории проводятся исследования и разработки датчиков и пассивных частотных фильтров на поверхностных акустических волнах (ПАВ).

Зондирующий микроскоп для исследования микросхем и датчиков на ПАВ

Технологический комплекс по изготовлению устройств на основе высоко-температурных сверхпроводящих пленочных материалов методом вакуумного напыления

Автоматизированный экспериментальный измерительный стенд предназначен для исследования характеристик устройств на поверхностных акустических волнах, но может также использоваться для исследования пассивных и активных селективных устройств на сосредоточенных и распределенных элементах радиоэлектроники на основе любых физических явлений (включая электромагнитные волны) в диапазоне 1.33 МГц – 1.3 ГГц.

 Лаборатория диэлектрических и ферромагнитных структур

Объединенная лаборатория диэлектрических и ферромагнитных структур образовалось после слияния двух направлений, которыми занималась кафедра в течение более 50 лет. В лаборатории накоплен колоссальный опыт научных групп профессора В.Ф. Взятышева (диэлектрические волноводы) и профессора Л.К. Михайловского (ферромагнитные структуры). В лаборатории проводятся как научные, так и учебно-научные работы студентов и аспирантов. Лаборатория оснащена уникальными измерительными установками в диапазоне частот от 10 ГГц до 100 ГГц.

Универсальный измерительный комплекс

Автоматическая система измерения 2-D распределений электромагнитного поля

Мастерские

Мастерские кафедры оборудованы современными станками и инструмента-ми, в том числе - станком с числовым программным управлением. В мастерских изготавливаются узлы СВЧ приборов, учебные и научные стенды и установки.
