Научно-исследовательская лаборатория «Паровых и газовых турбин» (НИЛ ПГТ)

Н​аучно-исследовательская лаборатория «Паровых и газовых турбин» имеет два направления: воздушная лаборатория и лаборатория оптико-физических исследований.

альбом кафедры ПГТ 2026.pptx

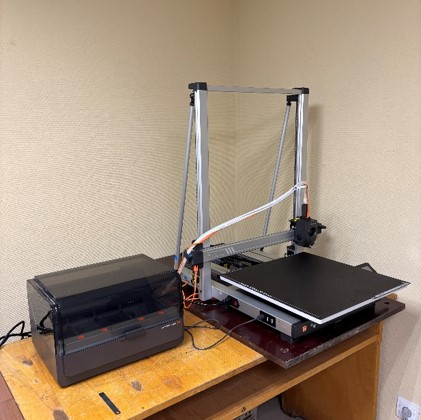

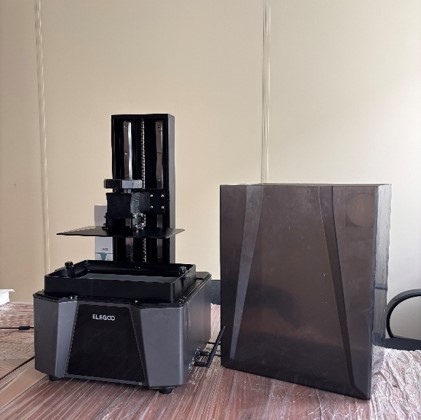

​​​В воздушной лаборатории имеются мастерские для подготовки и сборки будущих стуендов, а также для модернизации существующих. С каждым годом пополняются и совершенствуются измерительные системы, чтобы соответствовать современным нормам и стандартам.

Установлены различные газовоздушные стенды для проведения как лабораторных, так и исследовательских работ.

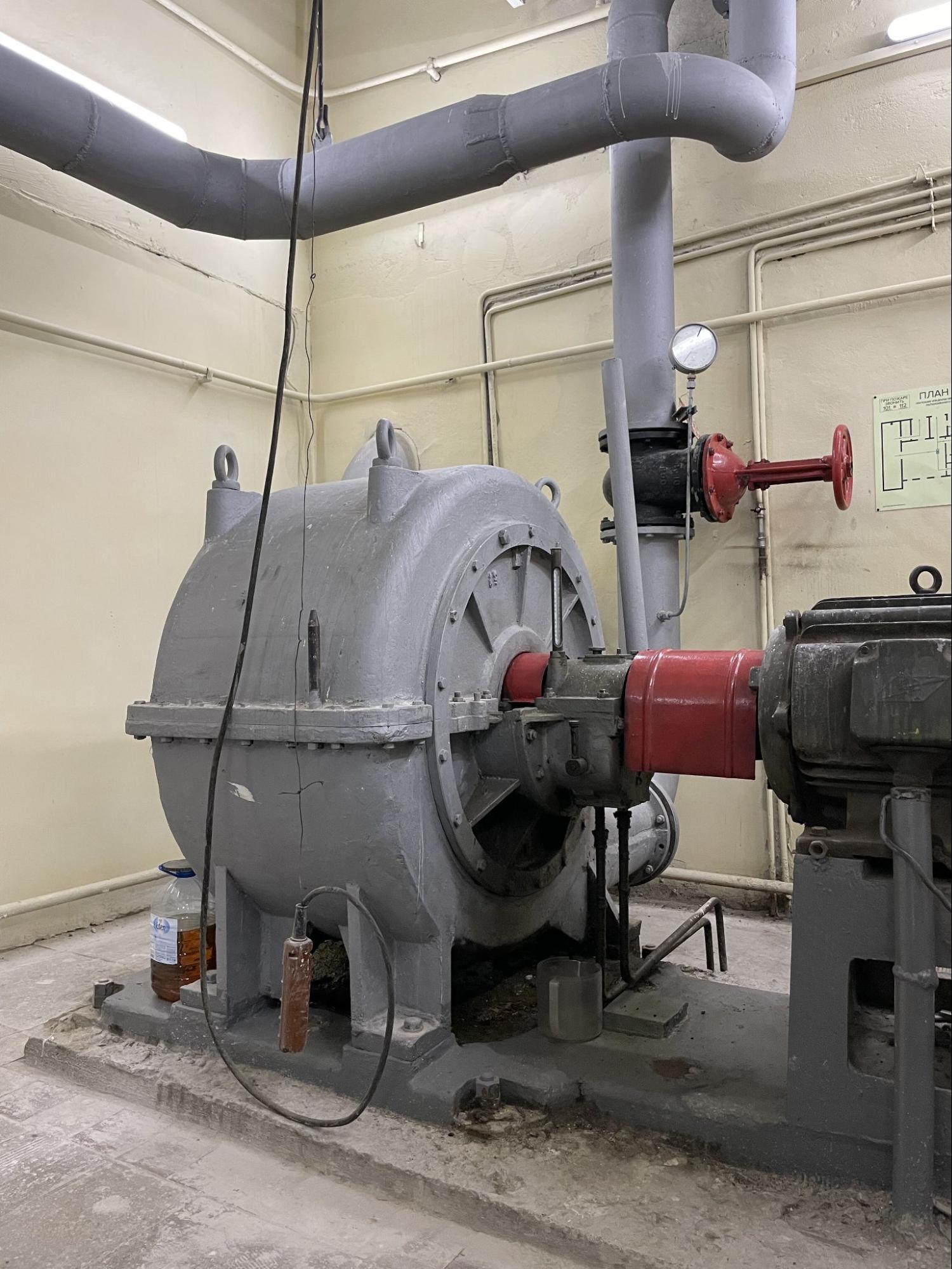

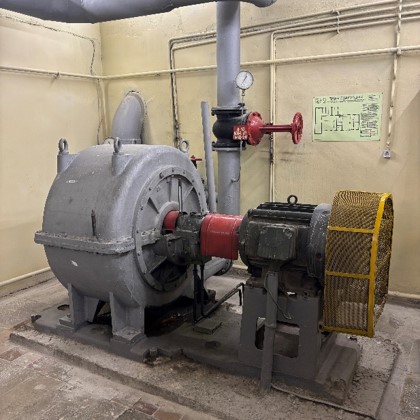

	Воздуходувка ТВ-42-1,4  Сжатие воздуха в рабочем диапазоне параметров для обеспечения аэродинамических испытательных стендов. Установка используется в качестве главного нагнетателя для моделирования течений в элементах проточной части турбомашин и вспомогательного оборудования, а также для теплофизических экспериментов. Основные характеристики: ​максимальное избыточное давление в баке-ресивере 40 кПа; производительность до 1 м³/с; безмасляное сжатие (сухой ротор); тип привода — асинхронный электродвигатель; рабочая среда — атмосферный воздух; обеспечивает плавное и равномерное увеличение давления с возможностью регулирования производительности в широком диапазоне; оснащена системой измерения расхода и статического давления на входе/выходе.

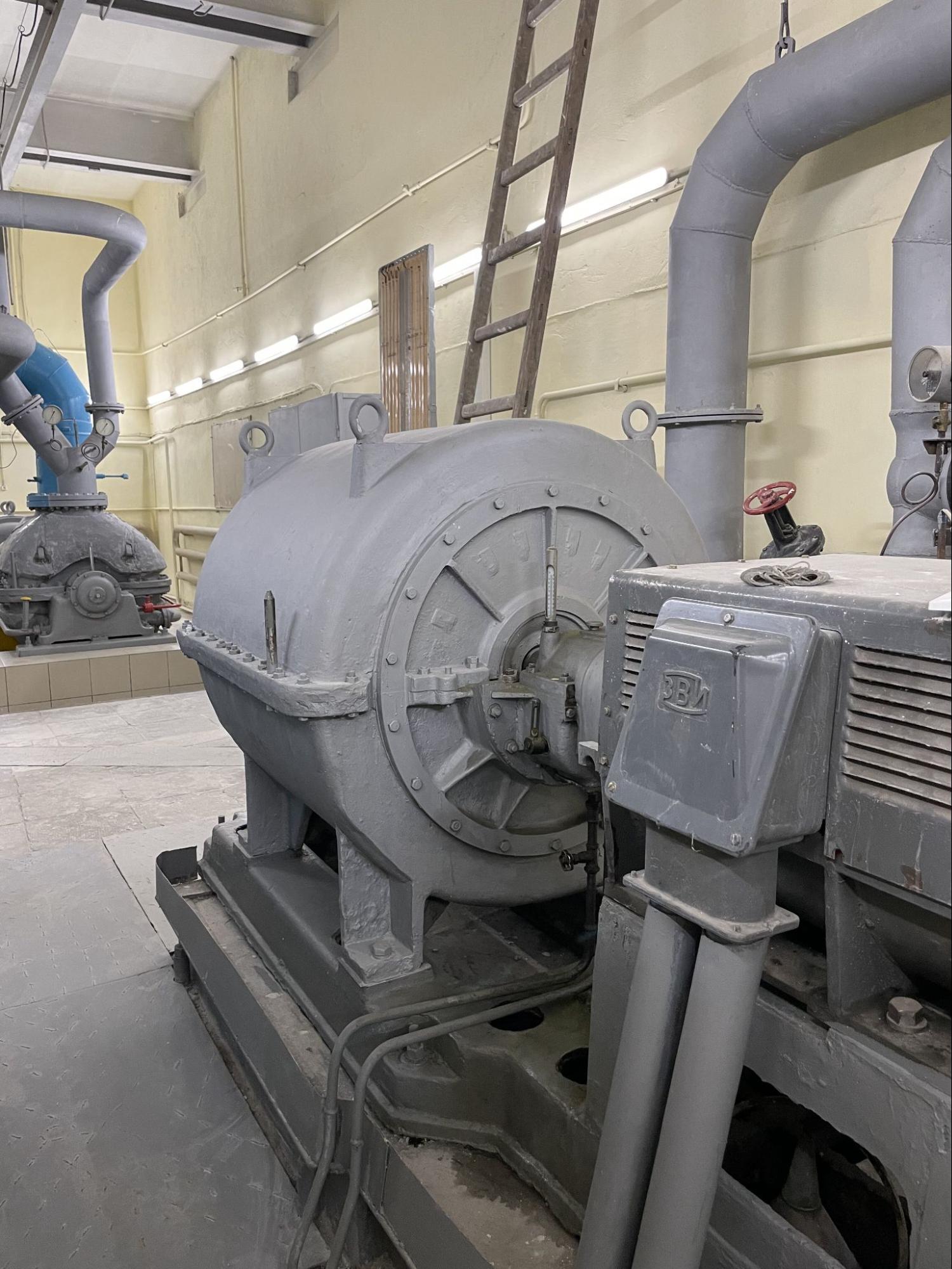

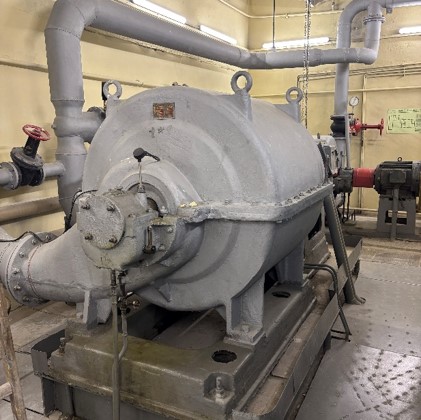

​	Воздуходувка ТВ-80-1,8 Сжатие воздуха в рабочем диапазоне параметров для обеспечения аэродинамических испытательных стендов. Установка используется в качестве главного нагнетателя для моделирования течений в элементах проточной части турбомашин и вспомогательного оборудования, а также для теплофизических экспериментов. ​Основные характеристики: максимальное избыточное давление в баке-ресивере 80 кПа; производительность до 1,67 м³/с; безмасляное сжатие (сухой ротор); тип привода — асинхронный электродвигатель; рабочая среда — атмосферный воздух; обеспечивает плавное и равномерное увеличение давления с возможностью регулирования производительности в широком диапазоне; оснащена системой измерения расхода и статического давления на входе/выходе

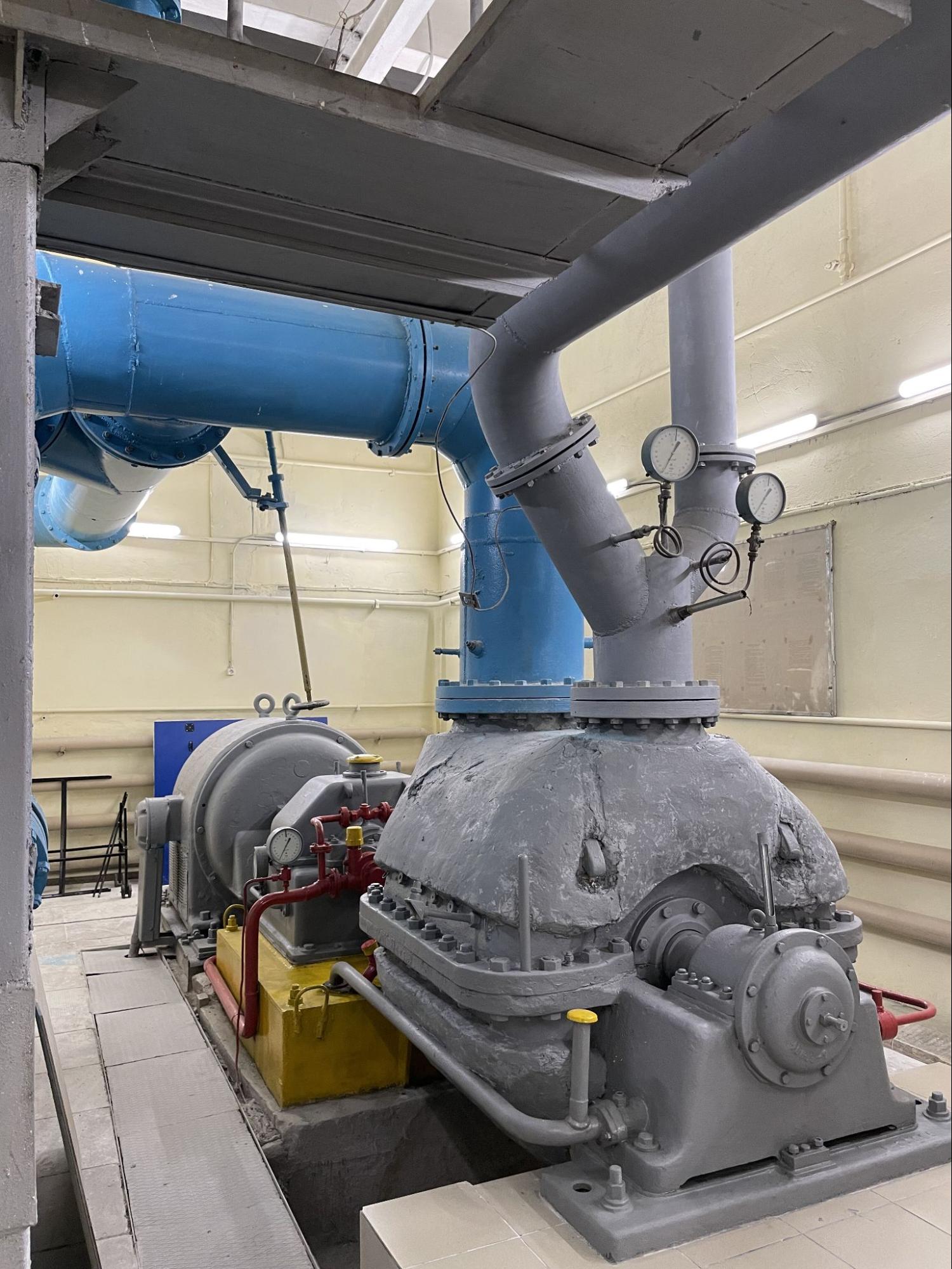

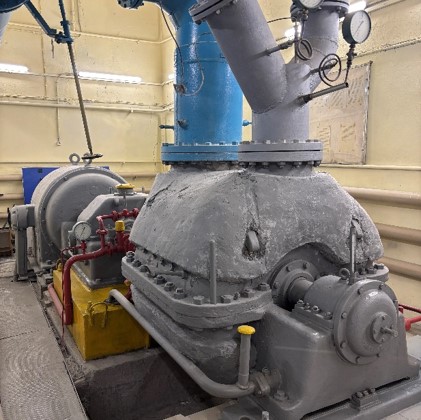

	Компрессор "Eger" Сжатие в рабочем диапазоне параметров воздуха для обеспечения аэродинамических испытательных стендов. Установка используется в качестве главного нагнетателя для моделирования течений в элементах проточной части турбомашин и вспомогательного оборудования, а также для теплофизических экспериментов.​ Основные характеристики: ​максимальное избыточное давление в баке-ресивере 210 кПа; производительность до 3 м³/с; безмасляное сжатие (сухой ротор); тип привода — асинхронный электродвигатель; рабочая среда — атмосферный воздух; обеспечивает плавное и равномерное увеличение давления с возможностью регулирования производительности в широком диапазоне; оснащена системой измерения расхода и статического давления на входе/выходе.
​	Аэродинамическая труба открытого типа  Обеспечение стационарного и равномерного воздушного потока с заданными параметрами для проведения широкого спектра экспериментальных исследований моделей энергетического оборудования. Бак-ресивер служит универсальной базой для различных исследуемых моделей, позволяя оперативно подключать исследуемые объекты без перестройки всей системы подачи воздуха. ​Основные характеристики: бак-ресивер с внутренним диаметром 510 мм, для обеспечения накопления и стабилизации потока рабочего тела. Рабочее тело – атмосферный воздух. Внутри корпуса бака  установлен диффузор, в выходном сечении которого располагается гаситель пульсаций, состоящий из нескольких перфорированных листов с разными диаметрами отверстий.

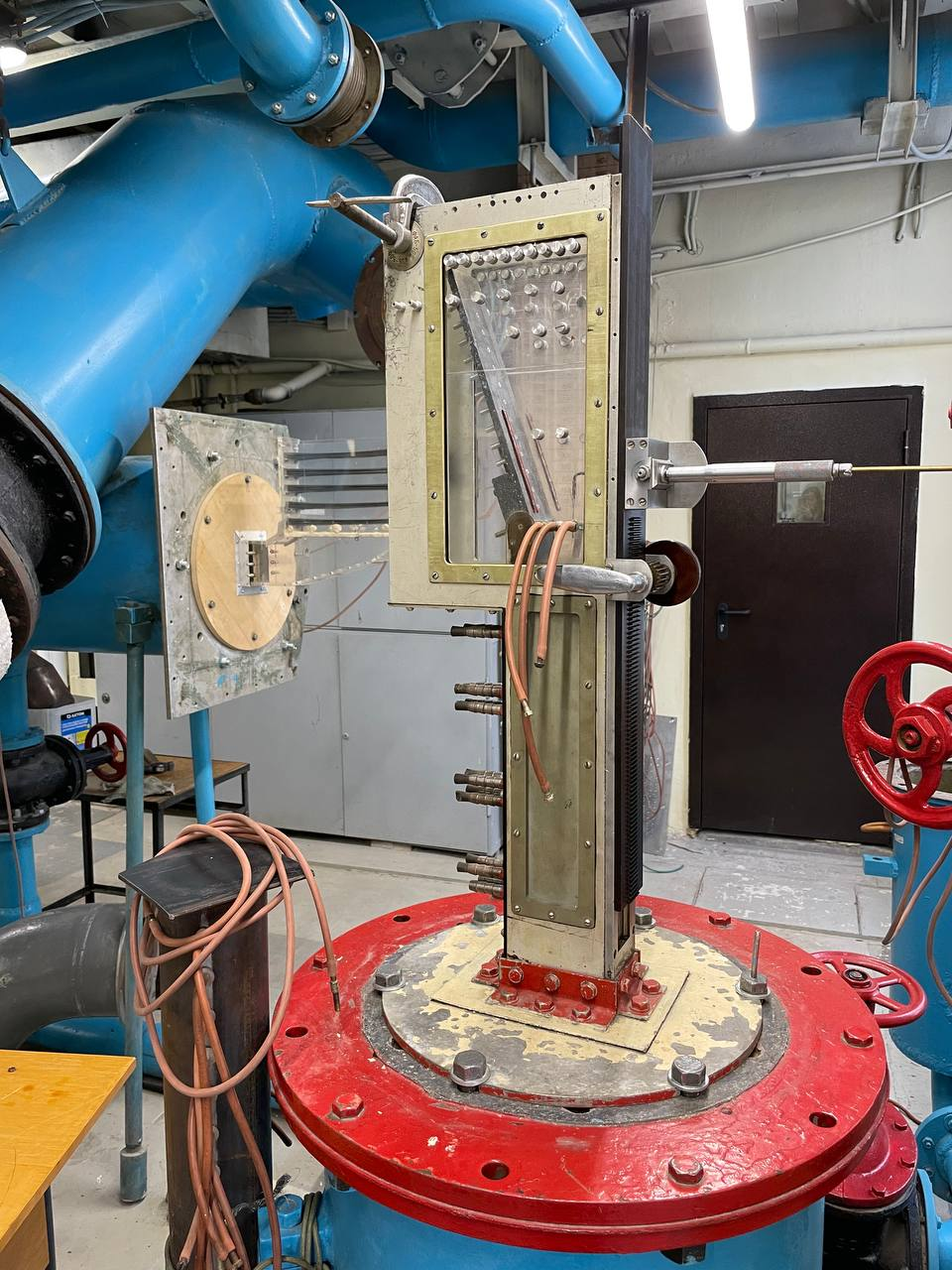

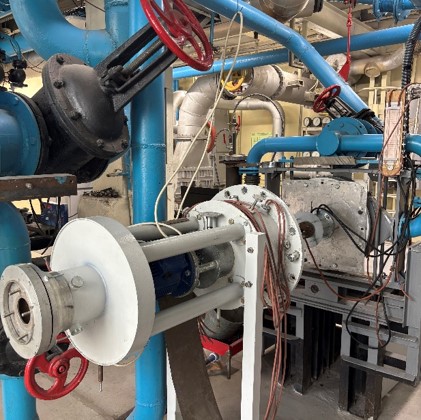

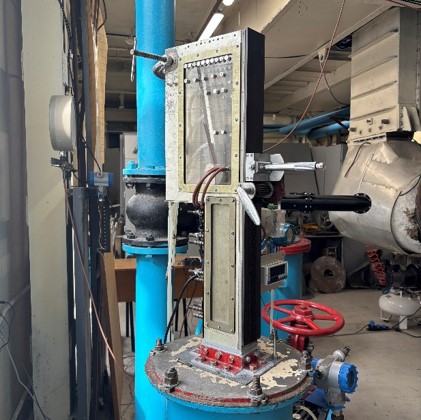

​	Модель для исследования характеристик пограничного слоя в диффузорных каналах   Экспериментальное исследование аэродинамических характеристик диффузорных каналов, являющихся ключевыми элементами проточных частей компрессоров, турбин, камер сгорания, а также систем вентиляции и газоходов. Стенд позволяет изучать структуру течения, в том числе развитие отрывных зон, а также оценивать влияние геометрических параметров (угол раскрытия, форма сечения, шероховатость) на потери полного давления и устойчивость потока. Основные характеристики: ​угол раскрытия стенок регулируемый, форма сечения прямоугольная, степень расширения переменная от 1,2 до 3,0. Оснащен дренажными отверстиями по длине канала и специальными каналами для ввода измерительных зондов. Установлено координатное устройство с шагом 0,1 мм. Возможна визуализация потока.

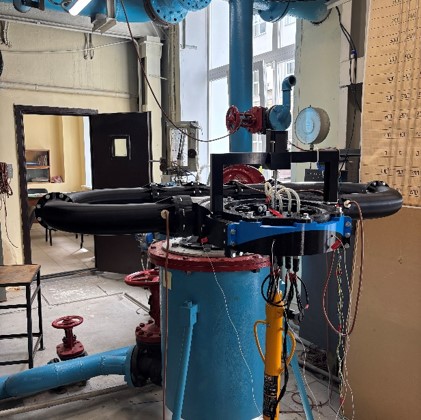

​	​Стенд динамическая модель уплотнений (ДМУ) Стенд предназначен для экспериментальных исследований различных моделей уплотнений. В разных сборках позволяет измерять расходные (величина утечки), динамические характеристики (неконсервативные составляющие аэродинамической силы, возникающей при расцентровке осей ротора и статора уплотнения и способную вызывать автоколебания роторов) и сепарационные характеристики (измерение количества влаги, которую можно удалить из надбандажного зазора при помощи специальных статорных частей уплотнений)​. Основные характеристики: рабочая среда - сжатый воздух и сжатый воздух с впрыском воды. Параметры сжатого воздуха на входе в модель уплотнения: избыточное давление от 0,3 до 0,6 бар. Давление сжатого воздуха на выходе из модели уплотнения - атмосферное. Относительное массовое содержание добавленной воды в общей массе воздушно-капельной среды, поступающей в испытуемую модель уплотнения "у" до 9% (при включенных 4-х форсунках, установленных в камере перед моделью уплотнения).

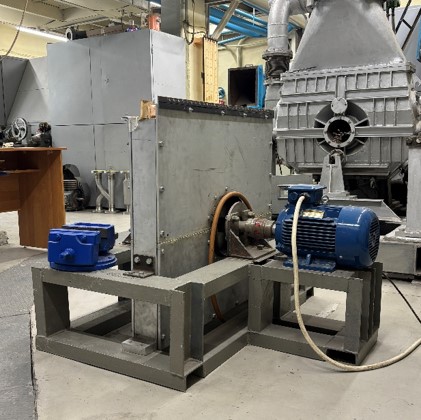

​	Модель отводных сборных каналов центробежного вентилятора турбогенератора с воздушным охлаждением Экспериментальное исследование аэродинамической эффективности отводных сборных каналов центробежных вентиляторов систем воздушного охлаждения турбогенераторов. Стенд позволяет оценивать уровень внутренних потерь, определять влияние геометрии проточной части (системы направляющих ребер, формы обводов сборной камеры) на производительность вентилятора и технико-экономические показатели турбогенератора в целом. Основные характеристики: модель представляет собой фрагмент проточной части отводной сборной камеры центробежного вентилятора турбогенератора с воздушным охлаждением​.
